Газовые амортизаторы применяются на мебельных фасадах, открывающихся вверх. То есть ось вращения фасада расположена горизонтально. Газовые амортизаторы в этом случае служат для надежной фиксации фасада в крайнем верхнем положении, предотвращении самопроизвольного падения фасада в закрытое положение, а так же для облегчения открывания фасада, так как амортизатор выталкивает фасад вверх.
Вот пример такого фасада:
А вот комплект газовых амортизаторов:
Среди этого типа амортизаторов нет деления на левый и правый. Это определяется соответствующей подстановкой крепежных площадок. Но зато есть деление по усилию, которое развивает поршень. Это усилие измеряются в Ньютонах (Н), в диапазоне 60-120Н с шагом 20Н.
Для дверцы на верхнем фото применялась пара амортизаторов с усилием 60Н, так как дверца не большая по габаритам и легкая.

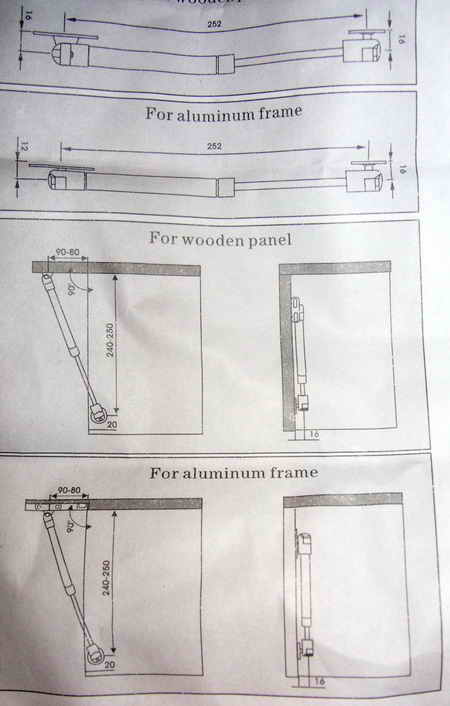

В инструкции по монтажу, прилагаемой к комплекту, содержатся чертежи с монтажными размерами для данного типа амортизаторов:
2. Прикручиваем боковую площадку точно по центру разметки:
3. Закрепляем на боковине в проушину выдвижную часть амортизатора:
4. Устанавливаем на петли саму подъемную дверцу. Размечаем и прикручиваем ответное крепление на дверцу, ориентируясь на размеры, указанные в монтажной схеме:
Величину размера можно менять. Это сделано для того, чтобы установить удобную высоту подъема дверцы. Например, чтобы верхняя дверца при открывании не билась об карниз или другие выступы.
Вторая установочная площадка имеет, как правило, длинные отверстия под крепеж, что позволяет тонко регулировать высоту подъема дверцы.
5. Закрепляем вторую половину амортизатора на дверце:
Вот как выглядят установленные амортизаторы:
В заключении небольшое замечание. Если вдруг понадобится снять дверцу и установленные амортизаторы, то для этого достаточно шилом аккуратно оттянуть стопорное пружинное кольцо.
Вот пример такого фасада:
А вот комплект газовых амортизаторов:
Среди этого типа амортизаторов нет деления на левый и правый. Это определяется соответствующей подстановкой крепежных площадок. Но зато есть деление по усилию, которое развивает поршень. Это усилие измеряются в Ньютонах (Н), в диапазоне 60-120Н с шагом 20Н.
Для дверцы на верхнем фото применялась пара амортизаторов с усилием 60Н, так как дверца не большая по габаритам и легкая.
В инструкции по монтажу, прилагаемой к комплекту, содержатся чертежи с монтажными размерами для данного типа амортизаторов:
Порядок действий таков:
1. Размечаем центр бокового крепления. Это 250 мм. от верха и 20 мм. от лицевого торца. Размеры откладываем от внутренних плоскостей шкафчика:
3. Закрепляем на боковине в проушину выдвижную часть амортизатора:
4. Устанавливаем на петли саму подъемную дверцу. Размечаем и прикручиваем ответное крепление на дверцу, ориентируясь на размеры, указанные в монтажной схеме:
Величину размера можно менять. Это сделано для того, чтобы установить удобную высоту подъема дверцы. Например, чтобы верхняя дверца при открывании не билась об карниз или другие выступы.
Вторая установочная площадка имеет, как правило, длинные отверстия под крепеж, что позволяет тонко регулировать высоту подъема дверцы.
5. Закрепляем вторую половину амортизатора на дверце:
Вот как выглядят установленные амортизаторы:
В заключении небольшое замечание. Если вдруг понадобится снять дверцу и установленные амортизаторы, то для этого достаточно шилом аккуратно оттянуть стопорное пружинное кольцо.
Тогда амортизатор отойдет от площадки без лишних усилий.
