Как навесить дверь на корпус изделия.

Итак, мебельная петля врезана в дверь. Как это сделать мы подробно рассмотрели тут.
Теперь необходимо навесить дверь с петлями на корпус изделия.
Порядок действий таков.
1. Навешивание производим, предварительно положив изделие на бок. На расстоянии 36 - 40 мм. от ребра корпусной детали, на которую будем навешивать дверь, проводим параллельную торцу детали линию.


                                                                                                                                                         Линии проводим напротив предполагаемых мест установки петель. Длина линии приблизительно 70 - 100 мм. Главное, что бы линия выступала за габариты установочной площадки петли. Эту установочную площадку еще называют ответной планкой. На каком именно расстоянии в диапазоне 36 - 40 мм. проводить линию зависит от типа петли. Главное, что бы поперечный диапазон регулировки петли не был полностью выбран. На фото этот диапазон регулировки указан стрелкой.

Для данного типа петель:

 Оптимальным является расстояние 39 мм., что и видно на верхнем фото.

2. Далее прикладываем дверь с петлями к корпусной детали и в центрах овальных отверстий ответной планки отмечаем точки пересечения центров отверстий с только что проведенными линиями.

Для более точного позиционирования ответную планку плотно прижимаем пальцем к корпусной детали изделия.

3. Далее шилом или керном отмечаем полученные точки пересечения.

4. Затем разбираем мебельные петли на две части, как указано на фото. То есть отсоединяем ответную планку.



5. После этого устанавливаем ответные планки петель на корпусной детали изделия, совмещая центра овальных отверстий с точками установки крепежа, полученными посредством керна или шила.

В качестве крепежа обычно используются или евровинты или саморезы 4*16.

Евровинты используются при установке массивных дверей. Перед их установкой необходимо в точках крепления сверлом диаметром 4,5 мм предварительно высверлить посадочные места глубиной около 10 мм. Делайте эту операцию осторожно, что бы не просверлить ДСП насквозь.  Евровинты обеспечивают прочное соединение массивной двери с корпусом изделия. Но есть и недостаток. Из-за своей толщины евровинты почти полностью "съедают" вертикальный диапазон регулировки двери после её навешивания. Обратили внимание на то, что отверстия в ответных планках мебельных петель овальные? Эти овальные отверстия и позволяют регулировать дверь в вертикальном направлении после навешивания, а толстые евровинты эти овалы почти полностью заполняют и затрудняют последующую регулировку.

Есди дверь не очень массивная, то можно в качестве крепежа использовать обычные саморезы 4*16. Они обеспечивают достаточно надежное соединение и сохраняют хороший простор для регулировки двери в вертикальном направлении.

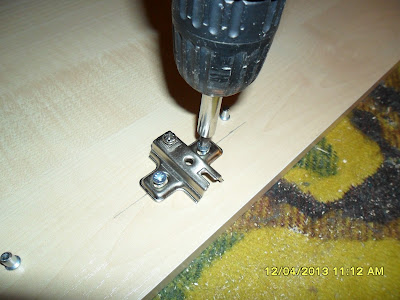

6. Далее закрепляем ответные планки на корпусной детали изделия.

В приведенном примере дверь была не тяжелой и я использовал в качестве крепежа саморезы 4*16. При закреплении следим за  тем, что бы саморезы оказались в центре овальных отверстий ответной планки.

7. Затем прикладываем дверь к корпусной детали изделия и собираем мебельные петли в единое целое, совмещая соответствующие прорези с фиксирующими и регулировочными винтами на ответных планках и поворотных частях петли.



Особое внимание обратите на то, что бы все прорези в ответных планках зацепились за шляпки регулировочных винтов на второй части петли. Эти шляпки при сборке расположены снизу и плохо видны. Но вставить их в соответствующие прорези на ответных планках необходимо. Иначе дверь будет перекошена и отрегулировать ее в проеме в горизонтальной плоскости не удастся.

8. Все дверь навешена.

Осталось только отрегулировать ее соответствующими регулировочными винтами в проеме и стереть линии разметки.
