Как подключить светильники в кухонном гарнитуре.

Светильники в подсветке кухонных гарнитуров по типу питания бывают двух видов:

1. С лампочками, питающимися от напряжения 220 В.
2. С лампочками, питающимися от напряжения 12 В.

Рассмотрим монтаж светильников с лампочками, питающимися от напряжения 12 В., так как этот вариант несколько сложнее из-за того, что в электрической схеме присутствует понижающий напряжение трансформатор.
Итак, электрическая схема подключения кухонной подсветки в этом случае выглядит так:

В комплект верхней кухонной подсветки входят:

1. Трансформатор 12 В. Его мощность подбирается в зависимости от общей мощности ламп (60 Вт, 100 Вт).
2. Светильники галогенные мощностью 12-15 Вт.
3. Выключтель сети.
4. Двужильные провода сечением 0,75
5. Конекторы.

Порядок монтажа таков:

1. Сначала нужно установить в светильник галогенные лампочки. Учтите, что галогенные лампочки нельзя трогать голыми руками, во избежание попадания на них жирных частиц. Поэтому лампочку берем в платочек или  через упаковочный пакетик. Разбираем светильник:

 Осторожно берем лампочку:

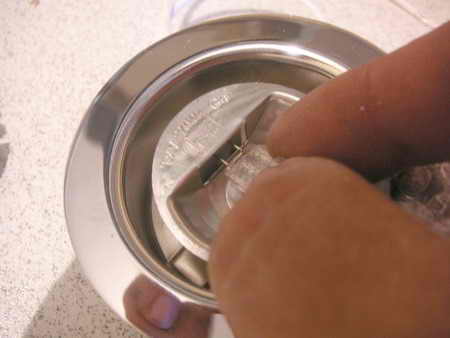

Устанавливаем лампочку в светильник:

Закрываем светильник:

Светильник в сборе:

2. Устанавливаем собранный светильник в заранее прорезанное отверстие в карнизе кухонного гарнитура:

 Как сделать такое отверстие можно ознакомится, пройдя по этой ссылке..

3. Далее установим выключатель сети. В данном примере рассматривается цепочный выключатель.

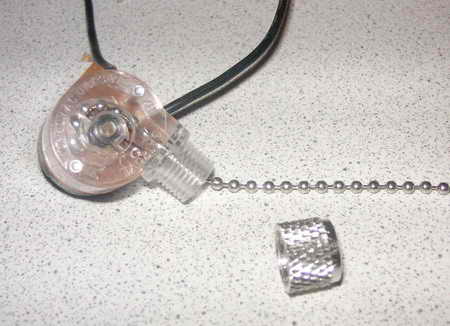

Снимаем  с выключателя колпачек:

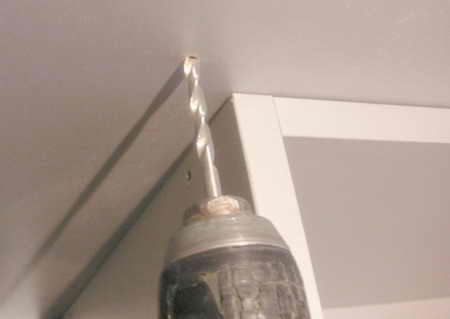

В нужном месте с лицевой стороны сверлим тонким сверлышком отверстие  под цепочку выключателя:

С оборотной стороны карниза на глубину 1 см. сверлом подходящего диаметра сверлим углубление для установки корпуса выключателя:

Устанвливаем в углубление выключатель:

Вот как выглядит установленный выключатель с лицевой стороны карниза:

4. Соединяем электропроводку. Для этого зачищаем провода и делаем скрутки для параллельного подключения:

Соединяем концы с помощью колодок (коннекторов):

Соединенная линия подсветки:

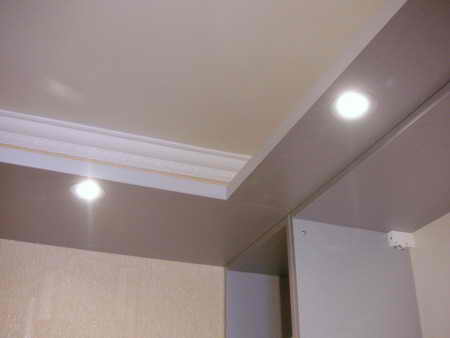

Работающая подсоединенная подсветка:

Весь монтаж, естественно, осуществляется до установки карниза на верх кухонных ящиков.
